變電站架構吊具概述
發布日期:2023-03-27 10:48:11 訪問量:2183為了解決現有技術中吊裝方法和設備存在的各種安全隱患問題，研制了由底座裝置、收卷裝置、轉動裝置、支撐裝置、吊臂裝置和吊繩裝置六部分組成的變電站架構吊具。闡述了該架構吊具的設計和制作過程，該吊具將具有操作手柄和剎車系統的臥式電動葫蘆安裝在吊裝裝置的底座，作為動力裝置，以增加裝置的穩定性，同時采用壓力軸承作為轉動裝置，實現吊裝物體在架構上的水平移位 ；利用電動葫蘆通過支撐裝置和吊臂裝置實現對吊繩裝置的收放，從而完成對電氣設備的升降。實際應用表明，該吊具實現了以電動吊裝方式代替人力吊裝方式，節省了大量的人力，降低作業人員勞動強度，提高了工作安全性。

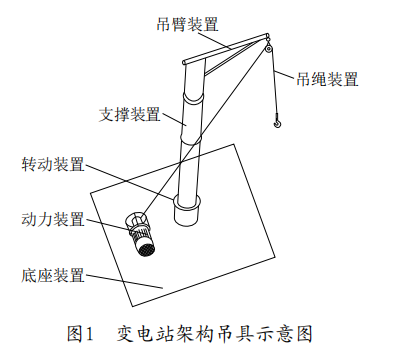

變電站架構吊具實質上是一種電動可旋轉吊裝裝置。本成果示意圖如圖 1 所示。變電站架構吊具整體高 5.5 m 左右，由底座裝置、收卷裝置、轉動裝置、支撐裝置、吊臂裝置和吊繩裝置六部分組成。將具有操作手柄和剎車系統的臥式電動葫蘆安裝在吊裝裝置的底座，作為動力裝置，以增加裝置的穩定性。采用三節長度分別為1.8、1.5、1.2 m 的圓管鋼作為支撐裝置，在吊裝較低處的一次設備時，采用1.8、1.2m兩節支撐立柱拼接在吊裝較高處的一次設備時，采用1.8、1.5、1.2 m三節支撐立柱拼接。利用雙根圓管鋼焊接在1.2 m支撐立柱頂端，制成吊臂裝置。采用5mm鋼絲繩作為吊繩裝置。采用壓力軸承作為轉動裝置，實現吊裝物體在架構上的水平移位。利用電動葫蘆通過支撐裝置和吊臂裝置實現對吊繩裝置的收放，從而完成對電氣設備的升降。
